ETIQUETADORA ELGIN L42 - CONFIGURAÇÕES DE MODO DE IMPRESSÃO

🎙️ Podcast: Escute para aprender

📽️ Vídeo: Assista para entender

Este artigo é direcionado aos colaboradores ConnectPlug (Suporte, Comercial e Implementação) e visa padronizar a configuração da linha de etiquetadoras Elgin L42, com foco na utilização ou não do ribbon (fita de transferência térmica) e na correta parametrização do modelo de etiqueta no ERP ConnectPlug.





💡 Contexto/Por que Fazer

A correta configuração da etiquetadora, tanto no driver quanto no software ConnectPlug, é crucial para garantir que as etiquetas sejam impressas de forma eficiente, legível e durável. Muitos modelos da linha Elgin L42 possibilitam trabalhar em dois modos de impressão: térmica direta (sem ribbon) ou transferência térmica (com ribbon).

Impacto da Configuração Correta:

  • Para o Cliente: Garante a qualidade e a fixação da impressão. Se o cliente precisar de etiquetas mais resistentes (plástico ou comum) ou maior durabilidade (para estoque ou logística), o modo Transferência Térmica (com ribbon) é o recomendado. Se a configuração do driver não corresponder ao suprimento (etiquetas/ribbon), a impressão poderá falhar ou apagar rapidamente.
  • Para a Solução ConnectPlug: A calibração e a personalização do layout da etiqueta são etapas cruciais para garantir a impressão correta e homologada pelo sistema. O Comercial deve destacar que a ConnectPlug oferece suporte para auxiliar nesse processo, garantindo que as etiquetas sejam configuradas perfeitamente.





⚙️ Pré-Requisitos

Antes de iniciar as configurações, certifique-se de que os seguintes itens estão disponíveis e prontos:

  1. Modelo Compatível: O cliente deve possuir um dos modelos da Elgin L42 que suportam ambos os modos (térmica direta ou transferência térmica): Elgin L42 PRO ou Elgin L42 PRO FULL.

 Atenção: Os modelos Elgin L42 DT e Elgin L42 não suportam a impressão com ribbon (transferência térmica)

  1. Instalação do Driver: O driver mais recente da impressora deve estar instalado no computador operacional Windows.
  2. Conexão Física: A etiquetadora deve estar conectada ao computador via cabo USB ou configurada na rede, preferencialmente utilizando IP fixo, para evitar problemas de conectividade e desalinhamentos.
  3. Suprimentos: Etiquetas apropriadas para o modo escolhido (etiquetas térmicas para modo "Térmica Direta" ou etiquetas comuns/plásticas + ribbon para modo "Transferência Térmica").





✅ Passo a Passo: Configuração da Impressora (Driver Windows)

A impressora deve ser configurada no driver do Windows para o modo de impressão que o cliente utilizará (com ou sem ribbon):

  1. Acesse o Painel de Controle do Windows e navegue até Dispositivos e Impressoras.

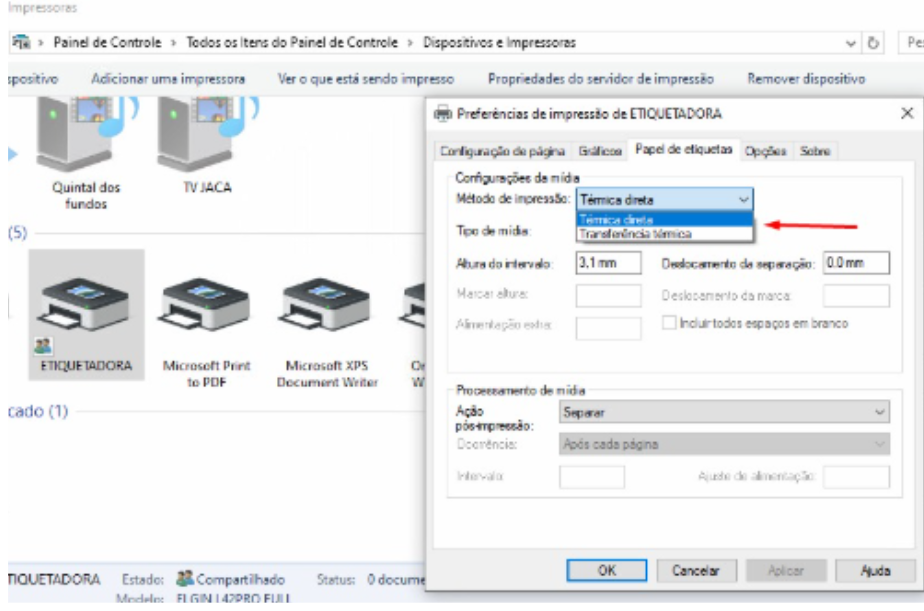

  2. Localize o ícone da etiquetadora Elgin L42 instalada, clique com o botão direito sobre ela e selecione "Preferências de impressão".

  1. Dentro das Preferências de Impressão, clique na aba "Configuração da Mídia" ou similar (dependendo da versão do driver).
  2. No campo "Método de impressão", selecione o modo desejado:

Térmica Direta: Se o cliente estiver usando etiquetas térmicas e não for utilizar ribbon.

Transferência Térmica: Se o cliente estiver usando ribbon (para maior durabilidade ou etiquetas comuns/plásticas).

  1. Clique em Aplicar e depois em OK.
  2. Realize a Calibração: Com a impressora ligada, pressione e segure o botão "Feed" (ou similar) por alguns segundos para que a impressora avance algumas etiquetas, calibrando os sensores e reconhecendo o tamanho exato da etiqueta. A calibração é crucial para garantir a impressão sem desalinhamentos.





💻 Passo a Passo: Configuração de Modelos (ERP ConnectPlug)

Após configurar o driver e calibrar a impressora, é necessário configurar o modelo de etiqueta no sistema ConnectPlug.

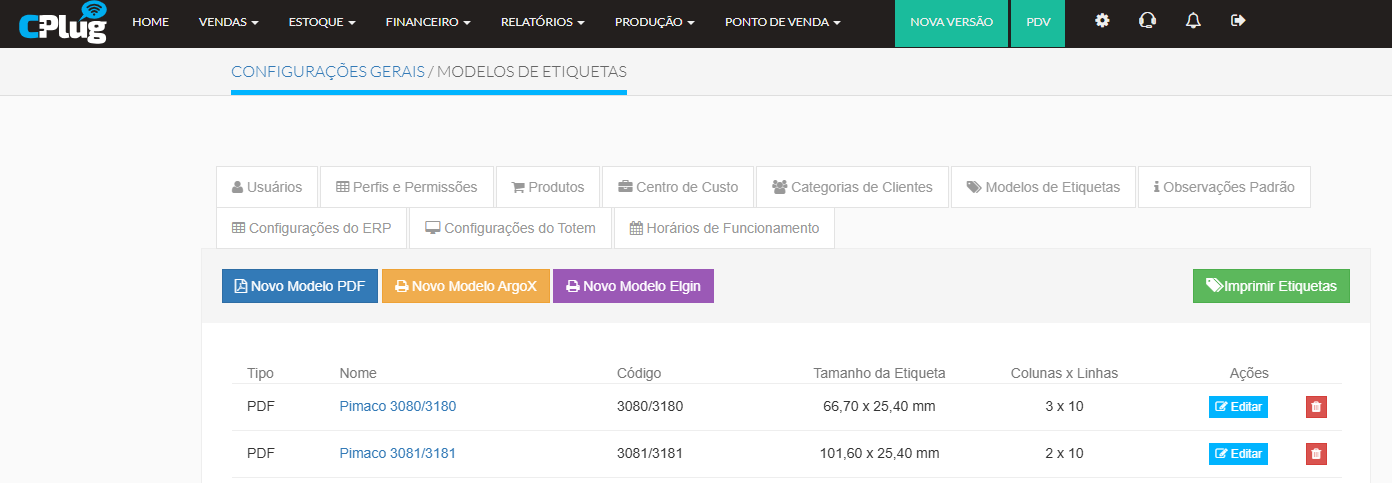

  1. Acesse o ERP ConnectPlug e navegue para Configurações > Configurações Gerais > Modelos de Etiquetas.

  1. Será exibida uma lista de modelos previamente cadastrados, incluindo modelos para impressão em folha A4 e modelos para etiquetadoras.
  2. Selecione um modelo existente para Editar ou, caso precise de um modelo específico que não esteja pré-cadastrado, clique em "Novo Modelo".

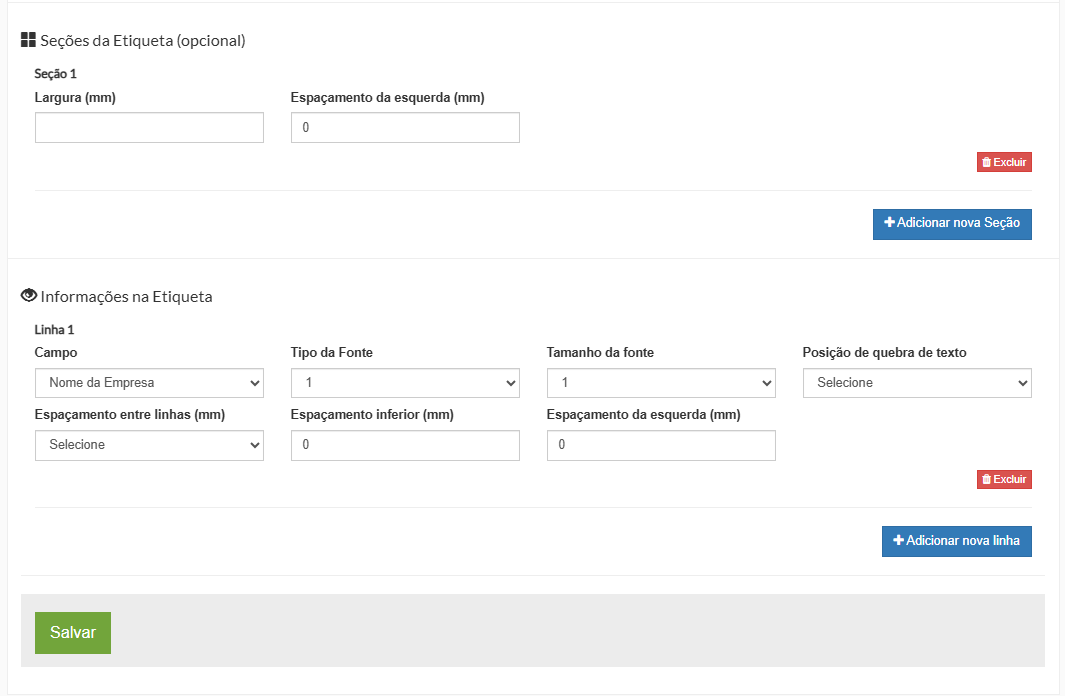

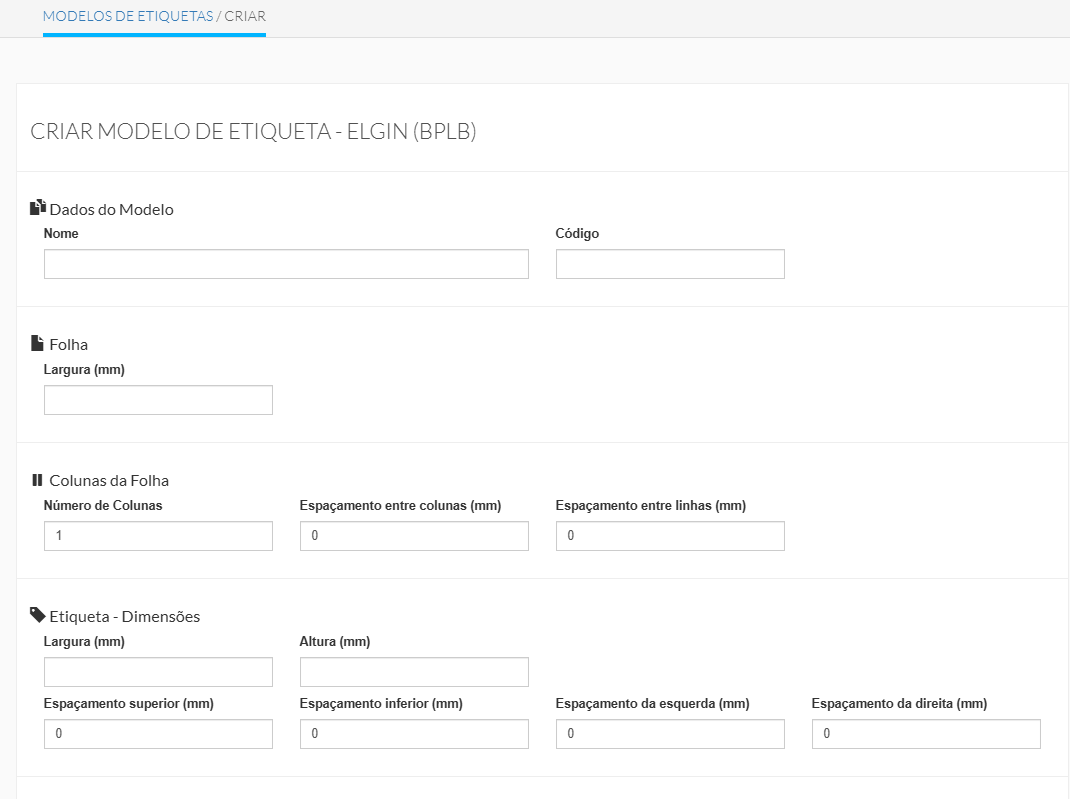

  1. Na tela de "Editar Modelo de Etiqueta PDF", preencha as informações detalhadas sobre a etiqueta, incluindo:

    ◦ Dimensões da Folha/Etiqueta: Altura (mm), Largura (mm), Margens (Topo, Fundo, Esquerda, Direita).

    ◦ Configuração de Colunas e Linhas: Espaçamentos entre colunas/linhas, número de linhas/colunas, etc..

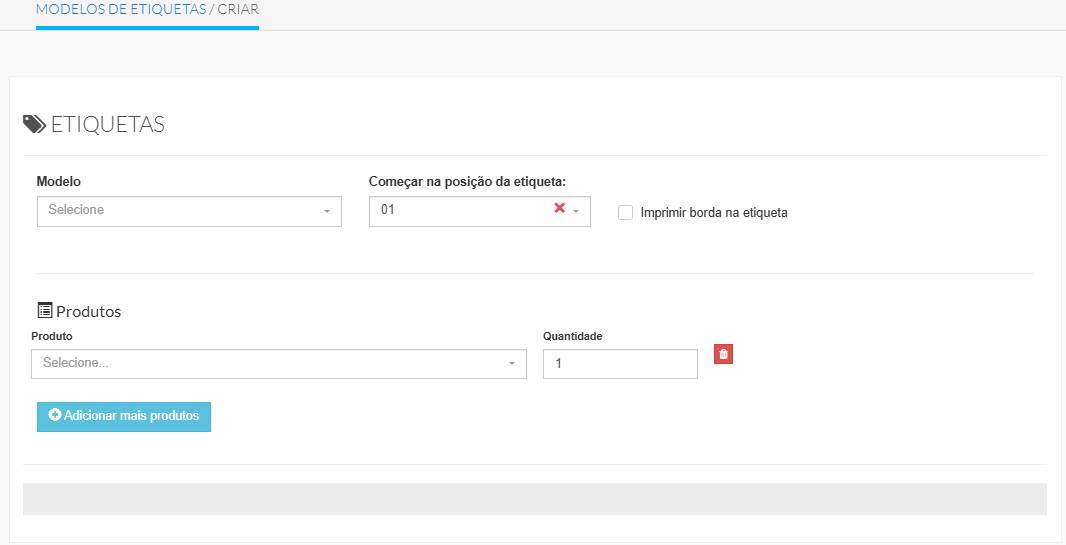

  1. Salve o modelo e utilize-o para impressão. Após salvar, você pode ser redirecionado para a página com todos os modelos, onde pode clicar em Imprimir Etiquetas para testar.





❓ Dúvidas Frequentes

Dúvida/Exceção

Resposta Focada na Solução ConnectPlug

O ribbon (fita de transferência) é sempre obrigatório?

Não. O ribbon é necessário apenas se o modo de impressão configurado for "Transferência Térmica". Se você utilizar o modo "Térmica Direta" (que exige etiquetas de papel térmico), o ribbon não é obrigatório.

A impressão está falhando ou apagando rapidamente.

Verifique se o Método de Impressão configurado no driver (Passo 3.4) corresponde ao tipo de etiqueta sendo usado. Se estiver no modo Térmica Direta, mas o cliente estiver usando etiquetas comuns (não-térmicas), a impressão falhará.

Quais modelos da L42 suportam impressão com ribbon?

Somente os modelos Elgin L42 PRO e Elgin L42 PRO FULL suportam os dois modos de impressão (com ou sem ribbon). Os modelos L42 DT e L42 padrão não suportam ribbon.

A impressão está desalinhada/cortada.

A impressora precisa ser calibrada após a instalação ou troca de suprimentos. Realize a calibração no hardware da impressora (pressionando o botão "Feed" por alguns segundos) e verifique se as dimensões no Modelo de Etiqueta do ERP ConnectPlug (Passo 4.4) estão preenchidas corretamente.
